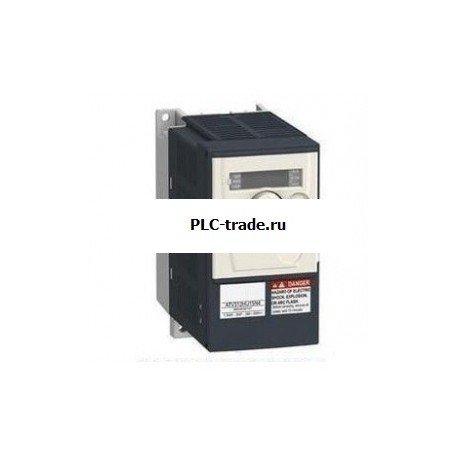

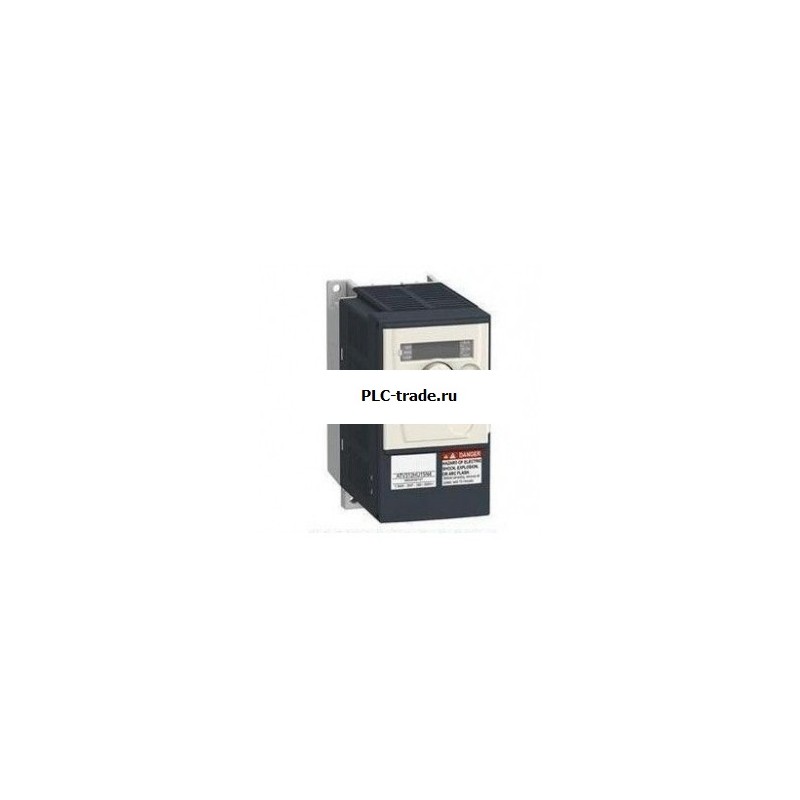

Характеристики: встроенный фильтр ЭМС, напряжение: 1ф/200-240 В, 50/60 Гц, мощность двигателя: 1.1 кВт, максимальный линейный ток при 200 В: 12.1 А, вес: 1.8 кг, размер: 143*107*152 мм. Преобразователь частоты (ПЧ) Altivar 312 (Альтивар 312) предназначен для управления асинхронными двигателями с питанием от 200 до 600 В и мощностью от 0,18 до 15 кВт.
Преобразователь частоты Altivar 312 отличается надежностью и компактностью, простотой ввода в эксплуатацию.
Встроенные функции адаптированы для его применения в простых производственных механизмах. Легкость ввода в эксплуатацию и современная концепция изделия позволяют предложить экономичное и надежное решение разработчикам простых компактных машин (OEM) и интеграторам.
Преобразователь частоты Altivar 312 легко встраивается в большинство систем автоматизации благодаря предлагаемым дополнительным коммуникационным картам.
Преобразователи частоты ALTIVAR312 - экономичное изделие:
Уменьшение затрат на разработку и установку благодаря ПО SoMove
Быстрота ввода в эксплуатацию и оптимизация характеристик привода с помощью автоподстройки
Полная аппаратная и программная совместимость с частотником Altivar 31 в случае его замены
Уменьшенные габариты шкафов благодаря компактности изделия (встроенные фильтры ЭМС и возможность установки вплотную друг к другу)
Широкий выбор сетевого питания Преобразователя частоты ALTIVAR 312 (ATV312):
Однофазное: 200 - 240 В со встроенным фильтром ЭМС класса С2 и с дополнительным фильтром класса С1, для двигателей от 0,18 до 2,2 кВт (ATV312H***M2);
Трехфазное: 200 - 240 В, для двигателей от 0,18 до 15 кВт (ATV312H***M3);
Трехфазное: 380 - 500 В со встроенным фильтром ЭМС класса С2, для двигателей от 0,37 до 15 кВт (ATV312H***N4);
Трехфазное: 525 - 600 В, для двигателей от 0,75 до 15 кВт (ATV312H***S6).
Применение преобразователя частоты ALTIVAR 312 (Альтивар312):
Преобразователь Altivar 312 располагает функциями, подходящими для наиболее частых применений, в частности:
транспортировочное оборудование (небольшие конвейеры, электротали и т.д.);
фасовочно-упаковочное оборудование;
насосы, компрессоры и вентиляторы.
Специальные функции частотника ALTIVAR 312:
Наследственная надежность преобразователя частоты ALTIVAR 312:
Обладает всеми преимуществами ПЧ Altivar 31
Невосприимчив к тяжелым условиям эксплуатации (50° С)
Лакированные электронные карты (стандарт МЭК 60721-3-3, классы 3C2 и 3S2)
Прекрасная устойчивость к сетевым возмущениям и нагрузке
Примеры поддерживаемых решений:
широкие возможности при загрузке, редактированию и сохранению конфигураций привода с использованием различных инструментальных средств, таких как программное обеспечение (ПО) по вводу в эксплуатацию SoMove, ПО SoMove для использования мобильных телефонов, дистанционные терминалы, а также устройства конфигурирования - загрузчик и мультизагрузчик;
адаптируемость к коммуникационным сетям и шинам путем простой замены карты входов-выходов управления ПЧ на одну из коммуникационных карт;
пользовательский интерфейс, аналогичный интерфейсу ПЧ Altivar 12, облегчающий ввод в эксплуатацию и ускоряющий адаптируемость к различным применениям.
Функции преобразователя частоты ALTIVAR 312
Преобразователи Altivar 312 располагают шестью дискретными и тремя аналоговыми входами, одним дискретным/аналоговым и двумя релейными выходами.
Нормы и сертификаты ALTIVAR 312
EC/EN 61800-5-1, МЭК/EN 61800-3 (окружения 1 и 2, C1 - C3),
CE, UL, CSA, C-Tick, NOM, ГОСT
Основными функциями преобразователя частоты ATV312 являются:
защита двигателя и преобразователя;
линейные, S- и U-образные и индивидуальные кривые разгона-торможения;
локальное задание скорости с помощью ручки навигатора;
работа в режиме "быстрее-медленнее";
16 предварительно заданных скоростей;
ПИ-регулятор и задания для него;
двух- и трехпроводное управление;
логика управления тормозом;
автоматический захват с поиском скорости и повторный пуск;
конфигурирование неисправностей и типов остановки;
сохранение конфигурации в памяти ПЧ;
Несколько функций могут быть назначены на один и тот же дискретный вход.
