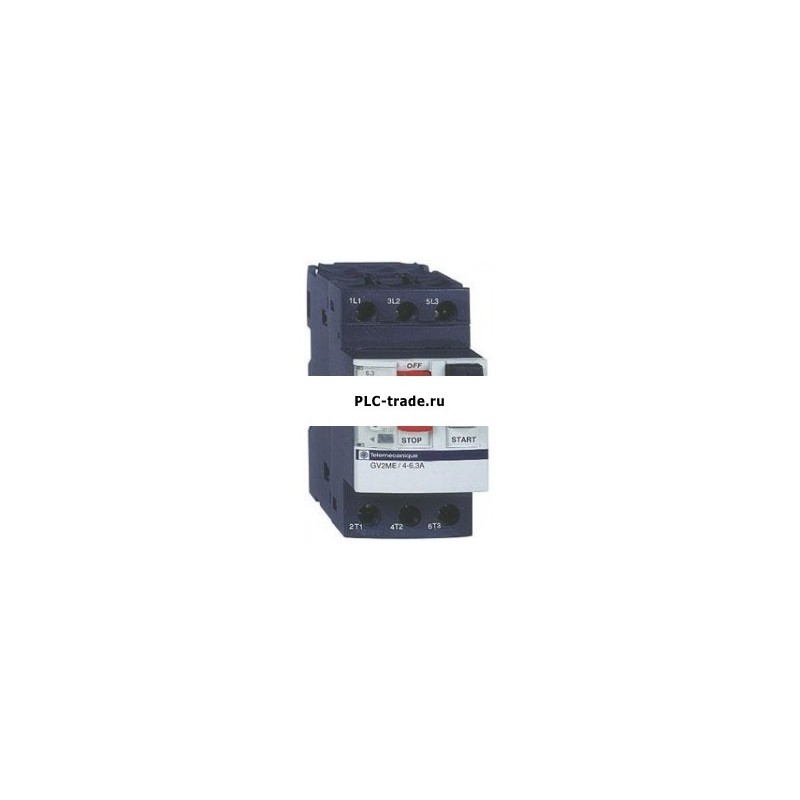

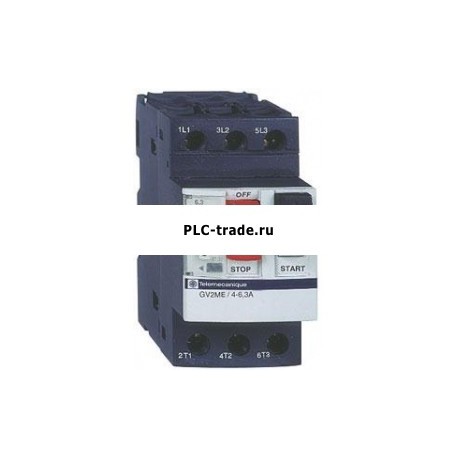

Наименование: Автоматический выключатель TeSys Telemecanique GV2ME
Назначение: Защита электродвигателей мощностью до 2,2 кВт от перегрузок и коротких замыканий
Рабочее напряжение: До 690 В (по категории AC-3)
Диапазон токов тепловой уставки: 4 - 6,3 А
Ток магнитного отключения: 78 А
Расцепитель: Комбинированный(термомагнитный, магнитный + тепловой)
Мощность электродвигателя: 2,2 кВт
Механизм переключения: С помощью кнопки
Дополнительные контакты: Устанавливаются/заказываются отдельно
Присоединение проводников: Винтовые зажимы
Монтаж: Универсальный - на DIN-рейку, на плоскую поверхность винтами
Габаритные размеры (Ш x В x Г): 44,5 x 89 x 78,2 мм
Масса: 0,260 кг.
Автоматические выключатели GV2ME10 специально разработаны для управления и защиты электродвигателей.
Местное и дистанционное управление возможно при использовании контактора вместе с автоматически выключателем.
Защита двигателя осуществляется с помощью комбинированного расцепителя, встроенного в автоматический выключатель.
Автоматы защиты двигателя GV2ME10 обеспечивают защиту при КЗ, от тепловой перегрузки, также чувствительны к пропаданию фазы.
Все части автоматического выключателя GV2ME10 защищены от прямого прикосновения.
Расцепитель минимального напряжения, предназначенный для отключения выключателя при аварийном снижении напряжения. При этом пользователь защищен от внезапного пуска механизма при восстановлении номинального напряжения питания. Для повторного выключения двигателя необходимо еще раз нажать "Пуск".
Независимый расцепитель обеспечивает дистанционное отключение автоматического выключателя GV2ME10.
Вне зависимости от используемого исполнения, открытого или закрытого, пользователь имеет возможность блокировать выключатель в отключенном положении с помощью трех замков.
Автоматы защиты двигателя GV2ME10 подключаются с помощью винтовых и пружинных зажимов.
ПРЕИМУЩЕСТВА:
Компактные и простые в эксплуатации, автоматические выключатели GV2ME10 электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Промышленность, инфраструктура, строительство и т. д.:
– Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1;
– Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.
